Mạch Điện Điều Khiển & Board Mạch Máy Heat Pump Jiko Cho Nước Nóng Trung Tâm

Mạch điện điều khiển board mạch máy Heat Pump Jiko làm nhiệm vụ gì?

Trong một hệ thống nước nóng trung tâm, Heat Pump không thể chỉ đóng điện cho máy nén rồi chạy liên tục. Nhiệt độ nước thay đổi theo nhu cầu sử dụng, lưu lượng qua bộ trao đổi nhiệt có thể biến động, điều kiện môi trường thay đổi và hệ thống lạnh luôn cần được bảo vệ trước các trạng thái bất thường. Board điều khiển chính là bộ phận phối hợp các yếu tố đó.

Về nguyên lý tổng quát, mạch điện điều khiển board mạch máy Heat Pump Jiko nhận dữ liệu từ các cảm biến nhiệt độ, tín hiệu áp suất hoặc công tắc bảo vệ áp suất tùy cấu hình, tín hiệu lưu lượng và các đầu vào liên quan. Sau đó board xử lý theo chương trình được thiết lập để điều khiển máy nén (compressor), quạt dàn trao đổi nhiệt, bơm tuần hoàn nước, relay hoặc contactor và van đảo chiều 4 ngả ở những cấu hình có sử dụng cơ cấu này.

Như vậy, khi một máy Jiko không hoạt động, không thể kết luận ngay rằng board đã hỏng. Trong nhiều tình huống, bo điều khiển hoàn toàn có thể đang làm đúng nhiệm vụ: không cấp lệnh chạy vì một điều kiện an toàn chưa được đáp ứng.

Hiểu board Jiko theo 4 khối chức năng thay vì nhìn hàng chục linh kiện

Để dễ hiểu mạch điều khiển Heat Pump, có thể chia hệ thống thành bốn khối: nguồn, đầu vào, xử lý và đầu ra. Cách nhìn này hữu ích hơn việc tập trung ngay vào relay, tụ điện hay IC trên bo.

Chuỗi điều khiển từ cảm biến đến máy nén diễn ra như thế nào?

Một cách chẩn đoán rất hữu ích là lần theo “dòng tín hiệu”. Ví dụ bồn nước chưa đạt nhiệt độ đặt, cảm biến báo nhiệt độ về board. Board nhận yêu cầu gia nhiệt nhưng chưa nhất thiết đóng máy nén ngay. Nó còn cần kiểm tra các điều kiện cho phép vận hành.

Trình tự cụ thể của từng model Jiko có thể khác nhau. Điểm quan trọng đối với người sửa chữa là xác định lệnh đang bị dừng ở bước nào. Nếu board đã nhận yêu cầu nhiệt nhưng chưa phát lệnh máy nén, cần tìm điều kiện liên động đang ngăn máy chạy. Nếu board đã xuất lệnh nhưng contactor không đóng, hướng kiểm tra lại chuyển sang relay trung gian, cuộn hút contactor, dây dẫn hoặc nguồn điều khiển.

Các tín hiệu quan trọng đi vào board mạch Heat Pump Jiko

1. Cảm biến nhiệt độ nước

Đây là tín hiệu cơ bản để board xác định nhu cầu làm nóng. Trong hệ thống nước nóng trung tâm, tùy thiết kế có thể tồn tại cảm biến tại bồn, đầu nước vào, đầu nước ra hoặc các vị trí khác. Giá trị cảm biến bất thường có thể khiến bộ điều khiển hiểu sai trạng thái thực tế.

Ví dụ, bồn nước đang lạnh nhưng cảm biến hoặc đường dây truyền về một giá trị không đúng, board có thể không phát sinh yêu cầu gia nhiệt. Ngược lại, tín hiệu sai theo hướng nhiệt độ thấp có thể làm máy chạy không đúng chu kỳ. Vì vậy trước khi kết luận bo mạch lỗi, cần kiểm tra cả đầu cảm biến, dây dẫn, jack kết nối và giá trị đọc trên bộ điều khiển nếu hệ thống hỗ trợ hiển thị.

2. Cảm biến nhiệt độ dàn và điều kiện xả băng

Với máy bơm nhiệt nguồn không khí, nhiệt độ môi trường và tình trạng dàn bay hơi ảnh hưởng đến chế độ vận hành. Ở điều kiện phù hợp, bộ điều khiển có thể thực hiện chu kỳ xả băng theo logic của nhà sản xuất. Nếu máy có sử dụng van đảo chiều 4 ngả trong quá trình này, board sẽ phối hợp lệnh van với máy nén và quạt theo trình tự thiết kế.

Đây cũng là lý do không nên đấu thử van 4 ngả hoặc thay đổi trình tự điều khiển theo kinh nghiệm của một dòng máy khác. Sai logic xả băng có thể khiến máy vận hành không đúng điều kiện thiết kế.

3. Tín hiệu áp suất và mạch bảo vệ hệ thống lạnh

Tùy thiết kế, máy có thể sử dụng cảm biến áp suất hoặc các công tắc bảo vệ áp suất. Chức năng quan trọng của nhóm tín hiệu này là giúp hệ thống nhận biết hoặc phản ứng với điều kiện áp suất không phù hợp.

Khi xuất hiện bảo vệ áp suất cao hoặc thấp, việc chỉ reset lỗi liên tục không giải quyết nguyên nhân. Cần đánh giá rộng hơn: trao đổi nhiệt phía nước, lưu lượng, dàn trao đổi nhiệt phía không khí, quạt, tình trạng đường gas, thiết bị tiết lưu và các yếu tố liên quan theo đúng quy trình kỹ thuật.

4. Flow switch hoặc tín hiệu lưu lượng nước

Đây là phần đặc biệt quan trọng với máy nước nóng trung tâm. Nếu nước không tuần hoàn đúng lưu lượng qua bộ trao đổi nhiệt nhưng máy nén vẫn hoạt động, nhiệt không được truyền đi đúng cách và hệ thống có thể nhanh chóng đi vào trạng thái bảo vệ.

Vì vậy máy nén không chạy trong khi bơm nước có vấn đề chưa chắc là lỗi board. Cần kiểm tra trạng thái bơm tuần hoàn, van khóa, lọc Y nếu hệ thống có trang bị, đường ống, cặn bẩn, khí trong đường nước và tín hiệu flow switch theo cấu hình thực tế.

Board điều khiển những thiết bị nào trong máy Heat Pump Jiko?

7 dấu hiệu thường khiến người dùng nghi ngờ board Heat Pump Jiko bị hỏng

Những biểu hiện trên chỉ là dấu hiệu cần kiểm tra hệ thống điều khiển, không phải bằng chứng chắc chắn bo mạch đã hỏng. Nguồn cấp không ổn định, đầu jack oxy hóa, dây tín hiệu đứt ngầm, cảm biến sai, contactor lỗi, bơm không tạo lưu lượng hoặc thiết bị bảo vệ tác động đều có thể tạo ra triệu chứng gần giống lỗi board.

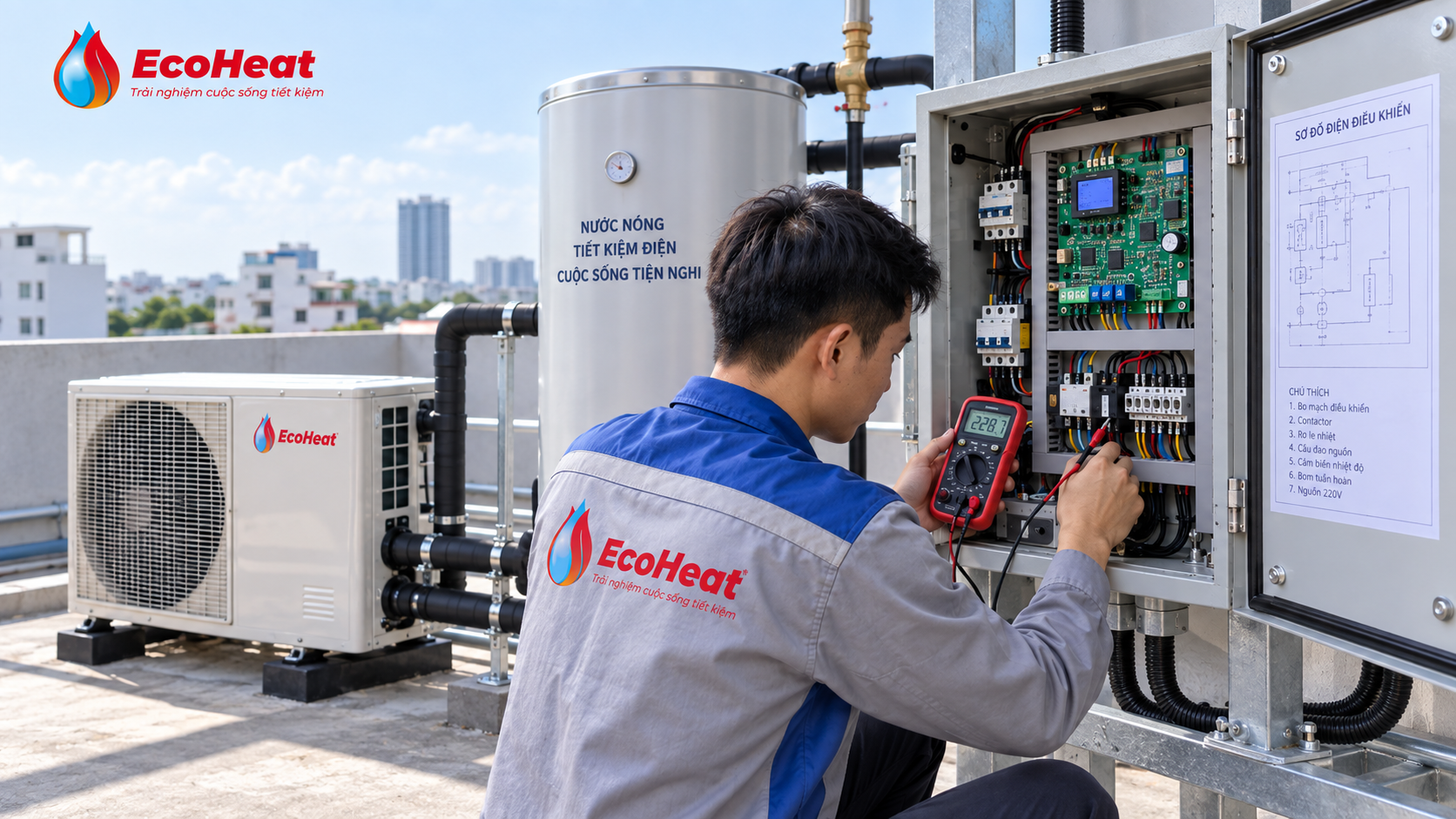

Heat Pump Jiko có điện nhưng không chạy: nên kiểm tra theo thứ tự nào?

Trong sửa chữa hệ thống nước nóng trung tâm, trình tự chẩn đoán quan trọng hơn việc thay thử linh kiện. Một quy trình hợp lý giúp tránh thay board mới nhưng máy vẫn báo lỗi.

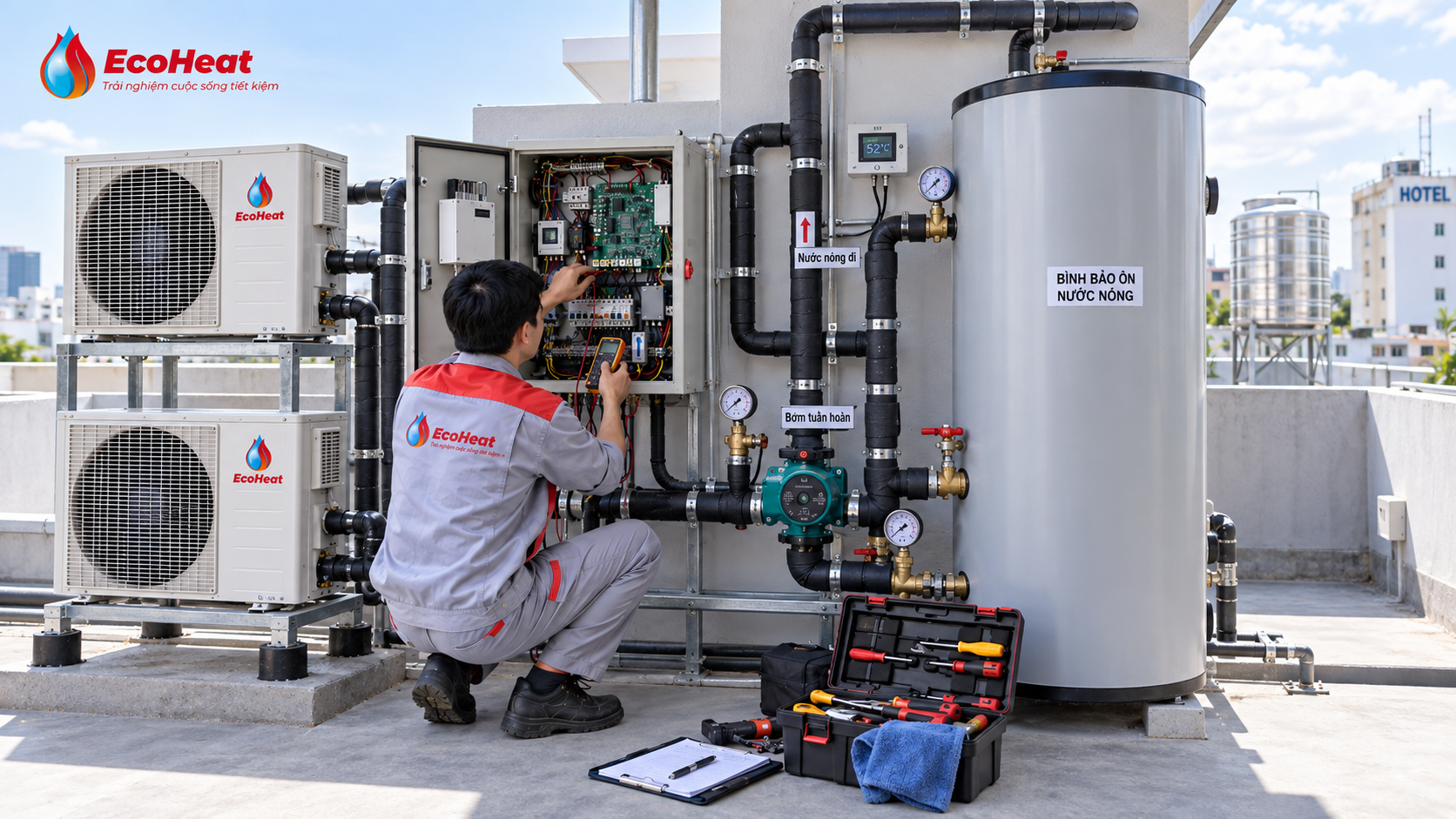

Không phải cứ không nóng là lỗi board: phải kiểm tra cả hệ thống nước

Đây là điểm dễ bị bỏ qua nhất khi sửa máy nước nóng trung tâm. Board có thể điều khiển hoàn toàn bình thường nhưng nước vẫn không đạt nhiệt độ mong muốn do hệ thống thủy lực hoặc tích nhiệt có vấn đề.

Ví dụ bơm tuần hoàn yếu, đường nước bị cản trở, lọc bẩn, đường ống có nhiều tổn thất nhiệt hoặc bồn bảo ôn không phù hợp đều ảnh hưởng tới kết quả vận hành. Với công trình khách sạn, giờ cao điểm còn tạo ra mức tiêu thụ lớn trong thời gian ngắn. Nếu dung tích tích nhiệt và công suất phục hồi không phù hợp với tải thực tế, người vận hành có thể cho rằng máy “chạy yếu” trong khi vấn đề nằm ở thiết kế hệ thống.

Bơm hồi nước nóng sinh hoạt cũng cần được phân biệt với bơm tuần hoàn qua Heat Pump. Bơm hồi có nhiệm vụ duy trì nước nóng trên mạng phân phối để người dùng không phải xả nhiều nước lạnh trước khi có nước nóng; trong khi bơm tuần hoàn qua máy đảm nhiệm lưu chuyển nước qua bộ trao đổi nhiệt theo thiết kế. Tùy hệ thống, hai chức năng này có thể được bố trí và điều khiển khác nhau.

Vì sao thay board Heat Pump mới nhưng máy vẫn không chạy?

Thay bo chỉ giải quyết được sự cố khi nguyên nhân thật sự nằm ở bo điều khiển. Nếu nguyên nhân gốc là cảm biến, dây tín hiệu, flow switch, contactor, nguồn điện hoặc điều kiện bảo vệ, board mới vẫn có thể từ chối cho hệ thống hoạt động.

Thậm chí một sự cố ở tải hoặc hệ thống dây điện nếu không được xử lý trước có thể tiếp tục ảnh hưởng đến board thay thế. Vì vậy khi sửa board mạch Heat Pump Jiko, mục tiêu không chỉ là tìm linh kiện cháy trên bo mà còn phải tìm nguyên nhân khiến linh kiện đó hư hỏng.

Các nguyên nhân cần loại trừ trước khi thay board

• Nguồn cấp hoặc nguồn điều khiển không phù hợp, chập chờn.
• Jack cắm lỏng, oxy hóa hoặc tiếp xúc không tốt.
• Dây cảm biến hoặc dây điều khiển bị đứt, chạm hoặc xuống cấp.
• Cảm biến cung cấp tín hiệu bất thường.
• Flow switch hoặc mạch xác nhận lưu lượng không đạt điều kiện.
• Contactor, relay trung gian hoặc tải điện gặp sự cố.
• Bơm tuần hoàn không đảm bảo dòng nước.
• Hệ thống đang trong trạng thái bảo vệ nên board chủ động khóa đầu ra.

Có nên tự đấu tắt cảm biến để thử board Jiko?

Không nên. Đấu tắt một đầu vào bảo vệ có thể làm mất chức năng an toàn của thiết bị. Đặc biệt không nên mặc định rằng hai chân bất kỳ trên một model Jiko có cùng chức năng hoặc cùng mức tín hiệu với model khác.

Đối với hệ thống sử dụng điện áp động lực cao, việc đo kiểm nên do người có chuyên môn thực hiện, có cô lập nguồn phù hợp và đối chiếu sơ đồ điện của đúng thiết bị. Không nên thử board bằng cách đưa trực tiếp nguồn điện vào các chân tín hiệu chưa xác định.

Khi nào nên sửa board, khi nào nên thay board?

Không có một câu trả lời áp dụng cho mọi máy. Quyết định sửa hay thay cần dựa trên tình trạng bo, khả năng xác định lỗi, mức độ hư hỏng, linh kiện phù hợp, khả năng kiểm thử sau sửa và độ ổn định cần thiết của công trình.

EcoHeat có nội dung tham khảo về bo mạch điều khiển máy Heat Pump và kinh nghiệm sửa chữa, thay thế board mạch Heat Pump. Khi cần lựa chọn bo thay thế cho máy Jiko, vẫn cần xác minh chính xác mã board của thiết bị thực tế.

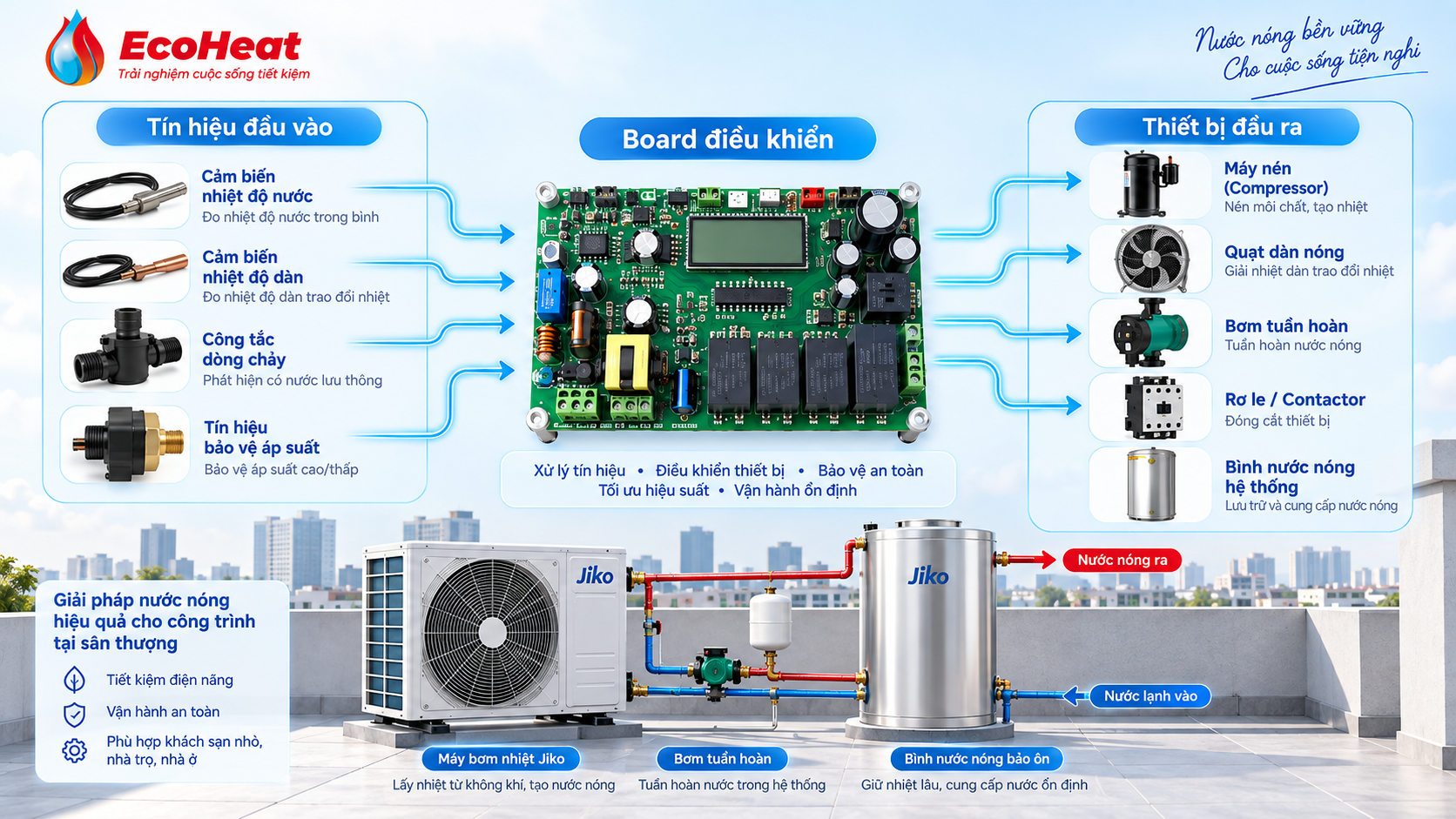

Sơ đồ khối mạch điều khiển Heat Pump Jiko nên hiểu như thế nào?

Khi chưa có sơ đồ chính hãng của đúng model, chỉ nên mô tả hệ thống ở cấp độ nguyên lý. Không nên biến một sơ đồ khối thành sơ đồ đấu dây thực tế.

Ở chiều ngược lại, hệ thống liên tục gửi trạng thái về board. Nhiệt độ thay đổi, lưu lượng mất, điều kiện bảo vệ xuất hiện hoặc nhiệt độ đạt giá trị yêu cầu đều có thể làm thay đổi lệnh điều khiển. Đây là một hệ thống phản hồi liên tục chứ không phải mạch bật/tắt đơn giản.

Đối với khách sạn và công trình lớn, board chỉ là một phần của bài toán

Với khách sạn, ký túc xá, spa, nhà máy hay tòa nhà có nhu cầu nước nóng lớn, một máy Heat Pump hoạt động tốt vẫn chưa đủ. Cần xem cả dung tích bồn tích nhiệt, số người sử dụng, số phòng, tỷ lệ lấp đầy, nhiệt độ nước cấp đầu vào, nhiệt độ nước yêu cầu và giờ cao điểm.

Đường hồi nước nóng cũng ảnh hưởng lớn tới trải nghiệm. Nếu đường hồi thiết kế chưa phù hợp, người dùng ở điểm xa có thể phải chờ lâu dù bồn vẫn đủ nóng. Ngược lại, nếu tuần hoàn nước nóng vận hành không hợp lý hoặc bảo ôn đường ống kém, tổn thất nhiệt trên mạng phân phối có thể tăng.

Do đó, với một công trình liên tục báo lỗi hoặc thiếu nước nóng, EcoHeat thường tiếp cận theo hướng máy + điện điều khiển + thủy lực + bồn tích nhiệt + đường cấp/hồi thay vì chỉ xem một board mạch riêng lẻ.

Các lỗi chẩn đoán board Heat Pump thường gặp

Thấy relay không đóng là thay board

Relay không đóng có thể vì board chưa đáp ứng đủ điều kiện cho phép chạy. Phải xác định đầu vào và trạng thái bảo vệ trước khi đánh giá phần cứng relay.

Reset mã lỗi trước khi ghi nhận

Mã lỗi là dữ liệu có giá trị. Nên ghi lại mã, thời điểm phát sinh và trạng thái máy trước khi thao tác reset theo hướng dẫn phù hợp.

Bỏ qua bơm và lưu lượng nước

Heat Pump nước nóng cần trao đổi nhiệt với dòng nước. Bơm yếu hoặc lưu lượng không đạt có thể kéo theo hàng loạt biểu hiện phía hệ thống lạnh và điều khiển.

Thay cảm biến khác loại vì thấy cùng hình dáng

Hai cảm biến giống nhau về kích thước chưa chắc có cùng đặc tính điện. Cần đối chiếu linh kiện tương thích với đúng bộ điều khiển.

Lấy sơ đồ model khác để đấu dây

Đây là rủi ro lớn. Một chân có hình thức đầu nối giống nhau nhưng chức năng hoặc mức điện áp không nhất thiết giống nhau giữa các phiên bản.

Nếu muốn tìm hiểu rộng hơn về sự cố Heat Pump, có thể xem bài các lỗi bơm nhiệt Heat Pump thường gặp và nguyên lý hoạt động của bơm nhiệt Heat Pump trên EcoHeat.

Quy trình EcoHeat tiếp cận sự cố board và mạch điều khiển Heat Pump

Khách hàng tại Hà Nội có thể tham khảo thêm dịch vụ sửa chữa máy bơm nhiệt Heat Pump của EcoHeat.

FAQ – Câu hỏi thường gặp về board mạch Heat Pump Jiko

Kết luận: sửa board Jiko phải nhìn cả chuỗi điều khiển, không chỉ nhìn bo mạch

Mạch điện điều khiển và board mạch máy bơm nhiệt Heat Pump Jiko là trung tâm xử lý thông tin của máy nước nóng trung tâm. Board nhận dữ liệu từ các cảm biến và tín hiệu bảo vệ, sau đó phối hợp máy nén, quạt, bơm tuần hoàn, relay, contactor và van đảo chiều ở cấu hình phù hợp.

Nhưng chính vì board nằm giữa rất nhiều thiết bị nên triệu chứng giống lỗi board có thể bắt nguồn từ bên ngoài board. Chẩn đoán đúng cần đi từ nguồn điện → tín hiệu đầu vào → điều kiện liên động → đầu ra board → contactor/relay → tải → hệ thống nước và trao đổi nhiệt.

Cách tiếp cận này đặc biệt quan trọng đối với khách sạn, spa, nhà máy và công trình sử dụng nước nóng liên tục, nơi một sự cố nhỏ trong điều khiển hoặc thủy lực có thể ảnh hưởng tới toàn bộ khả năng cung cấp nước nóng.
