Thay bo mạch điều khiển Heat Pump Jiko cho Apricot Hotel – 136 Hàng Trống, Hoàn Kiếm
EcoHeat vừa hoàn thành hạng mục thay bo mạch điều khiển máy Heat Pump Jiko cho hệ thống nước nóng trung tâm trên mái Apricot Hotel, số 136 Hàng Trống, Hoàn Kiếm, Hà Nội. Bo mạch đời cũ được thay bằng bộ điều khiển thế hệ mới, kèm biến áp, bộ cảm biến nhiệt độ và cảm biến dòng điện đồng bộ. Bài viết ghi lại toàn bộ quá trình bằng ảnh thực tế, giúp các khách sạn, tòa nhà hiểu khi nào cần sửa bo, khi nào nên thay bo và cần chuẩn bị gì.
Tóm tắt dự án
- Khách hàng: Apricot Hotel, số 136 Hàng Trống, Hoàn Kiếm, Hà Nội.
- Thiết bị: hệ thống nước nóng trung tâm Heat Pump Jiko đặt trên mái, cụm máy 2 máy nén, 2 quạt.
- Hạng mục: thay bo mạch điều khiển cũ (ký hiệu JS-RBOUT(15)-1) bằng bo mạch mới ZH K90BL, thay đồng bộ biến áp, đầu dò nhiệt độ và cảm biến dòng điện, đấu nối lại tủ điện và chạy thử.
- Vì sao thay mà không sửa: bo mạch đời cũ đã vận hành nhiều năm ngoài trời, linh kiện lão hóa và khó tìm bo thay thế cùng mã. Thay bo mới đồng bộ giúp hệ thống có thêm các chức năng bảo vệ theo từng máy nén.
Trọn gói dịch vụ kỹ thuật EcoHeatEcoHeat cung cấp bo mạch điều khiển, cảm biến và linh kiện thay thế cho máy Heat Pump Jiko, Midea, Deron, Astrong… – bao gồm trọn gói dịch vụ khảo sát, chẩn đoán lỗi, thay thế, cài đặt thông số, chạy thử, bảo hành và hỗ trợ kỹ thuật 24/7 do chính đội ngũ kỹ sư EcoHeat trực tiếp thực hiện tại công trình.
Bối cảnh: hệ thống nước nóng trên mái khách sạn phố cổ

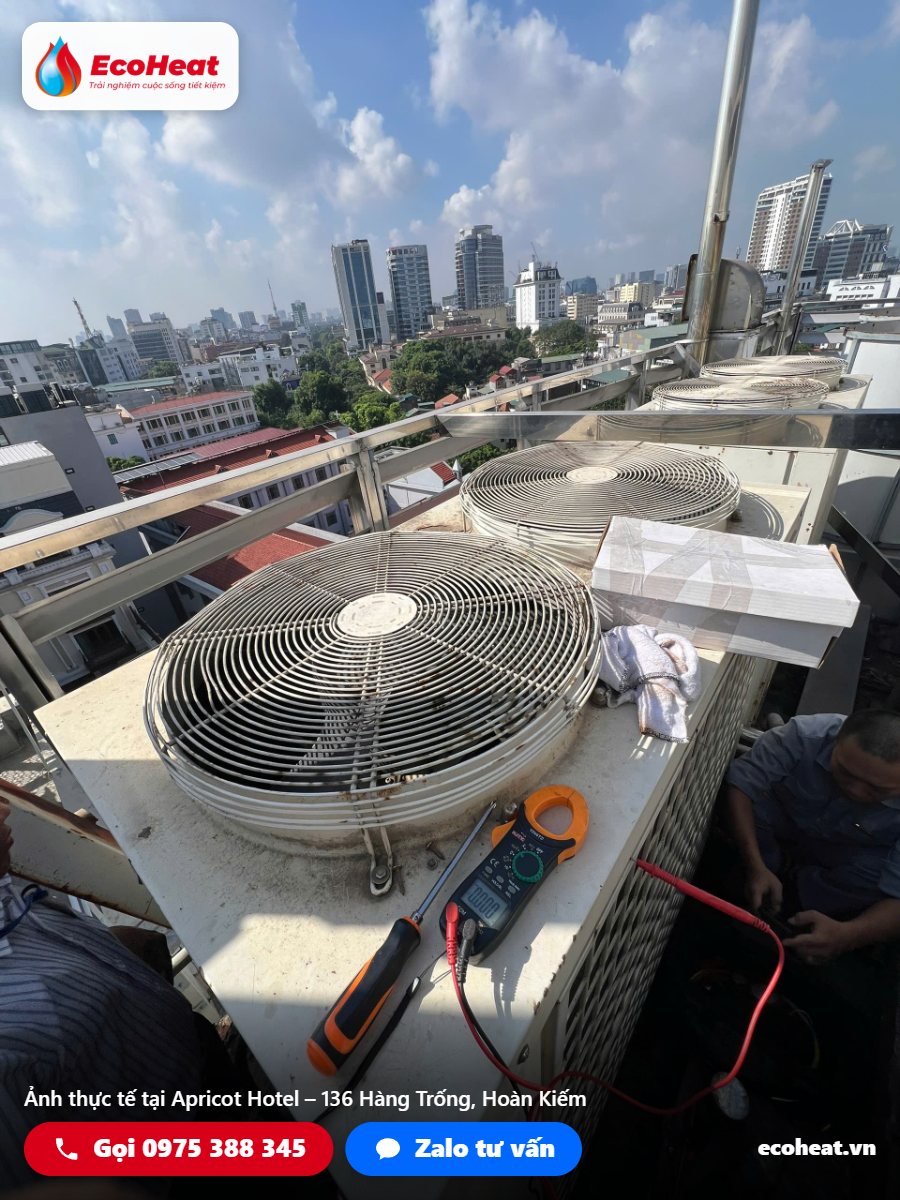

Apricot Hotel nằm trên phố Hàng Trống, ngay khu vực hồ Hoàn Kiếm. Với khách sạn ở vị trí trung tâm, nước nóng phải sẵn sàng liên tục cho phòng nghỉ, khu spa và khu vực phục vụ. Hệ thống nước nóng trung tâm của khách sạn đặt trên mái, gồm các cụm máy Heat Pump Jiko quạt thổi đứng, đường ống tuần hoàn và tủ điện điều khiển riêng cho từng cụm.
Bộ não của mỗi cụm máy là bo mạch điều khiển. Bo nhận tín hiệu từ các đầu dò nhiệt độ, cảm biến mức nước và cảm biến dòng, rồi quyết định khi nào bật máy nén, quạt, bơm tuần hoàn, van nước, khi nào xả băng và khi nào ngắt bảo vệ. Khi bo mạch hoạt động thiếu ổn định, toàn bộ cụm máy có thể ngừng gia nhiệt dù máy nén và gas vẫn tốt.
Khảo sát và chẩn đoán tại công trình
EcoHeat không thay bo ngay khi thấy máy dừng. Trước khi kết luận, kỹ thuật viên kiểm tra lần lượt từ nguồn điện tới tải:

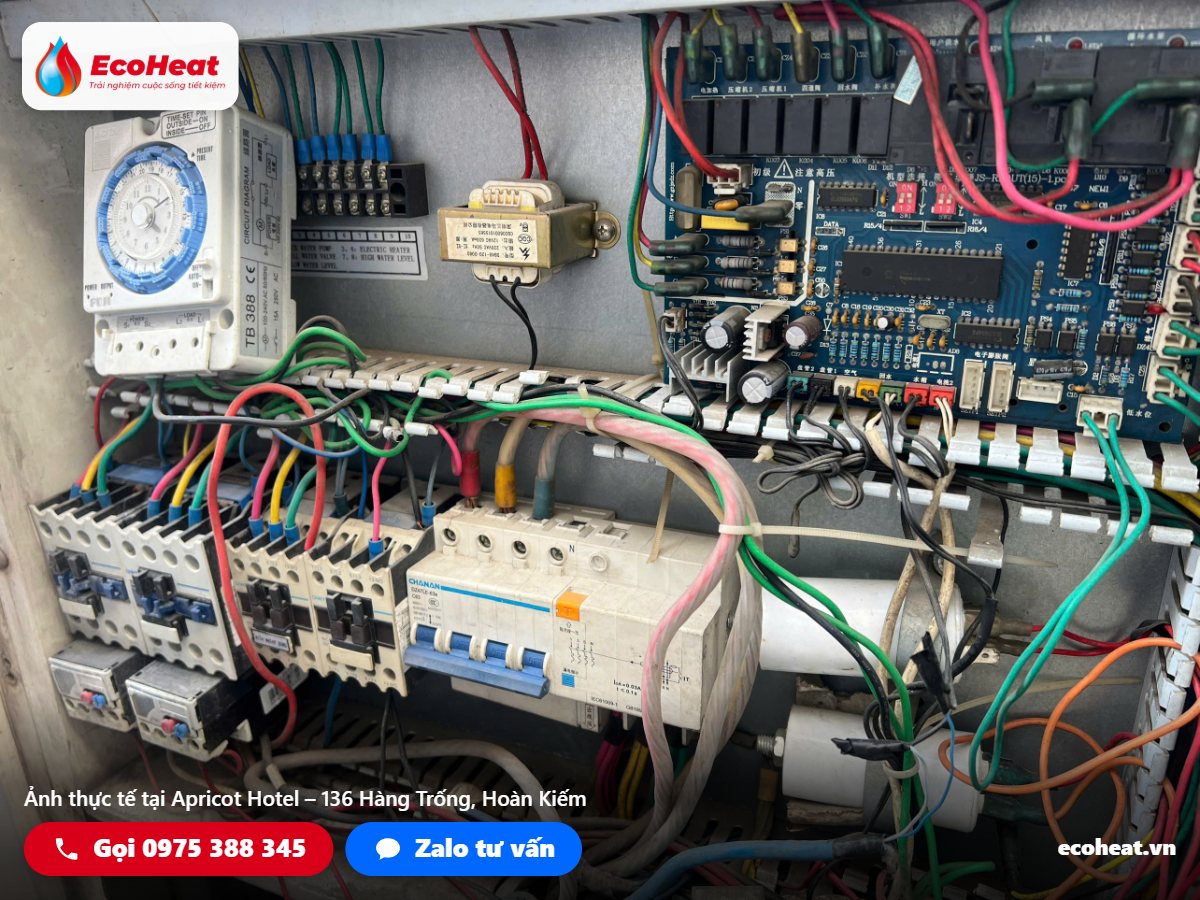

- Nguồn điện 3 pha và tủ điện: kiểm tra điện áp từng pha, aptomat chống giật, khởi động từ và rơ-le nhiệt của máy nén, bơm.

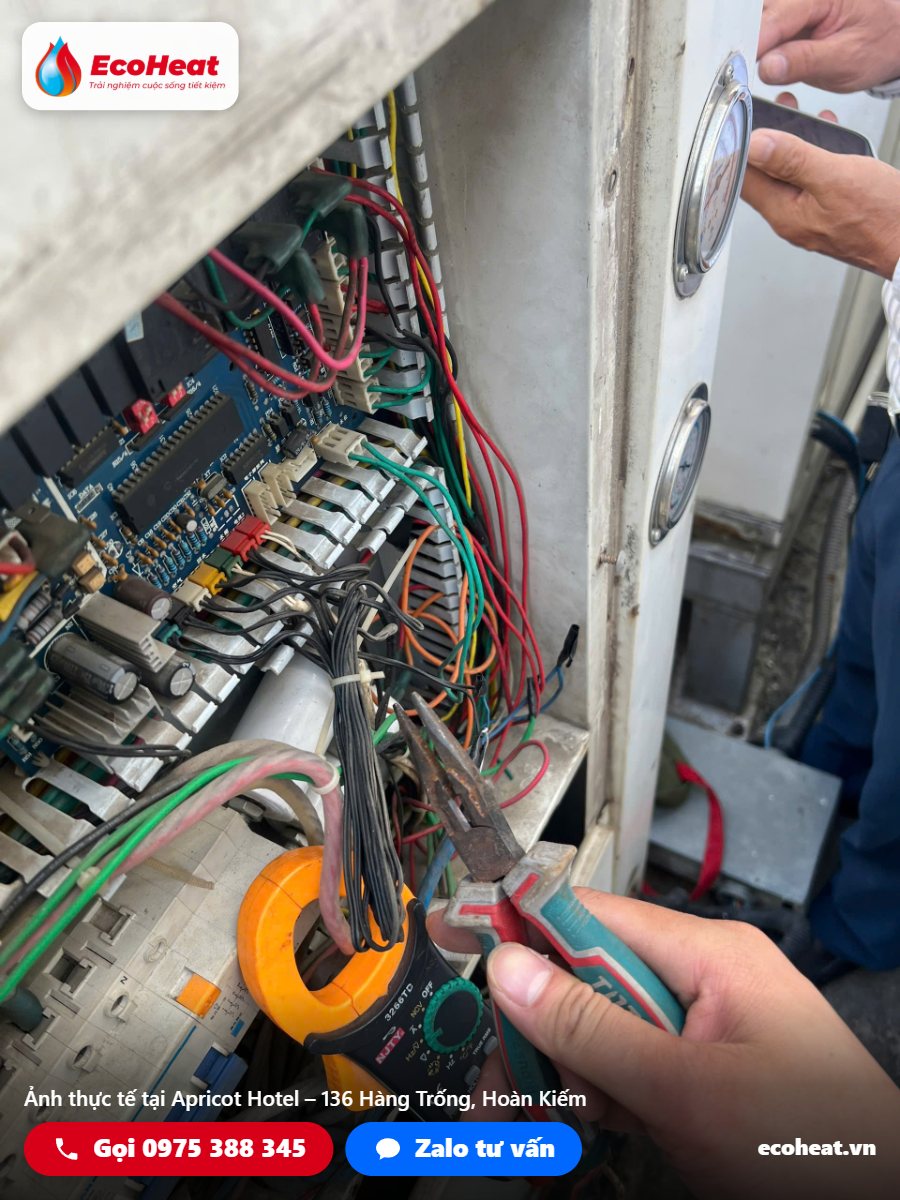

- Dòng điện tải: dùng ampe kìm đo dòng tại các nhánh để xác định máy nén, quạt có nhận lệnh và chạy đúng dòng không.
- Áp suất gas: đọc đồng hồ áp suất cao và thấp gắn trên thân máy để loại trừ nguyên nhân thiếu gas, tắc mạch gas.
- Tín hiệu vào và ra của bo: kiểm tra nguồn nuôi bo, các đầu dò nhiệt độ, cảm biến mức nước và các rơ-le đầu ra.
Sau khi loại trừ các nguyên nhân về nguồn điện, gas và tải, đội kỹ thuật xác định vấn đề nằm ở bo mạch điều khiển. Bo đã vận hành nhiều năm trong tủ điện đặt ngoài trời, chịu nắng nóng mùa hè và độ ẩm mùa đông. Đây là điều kiện khiến tụ điện, rơ-le và mối hàn xuống cấp dần theo thời gian.

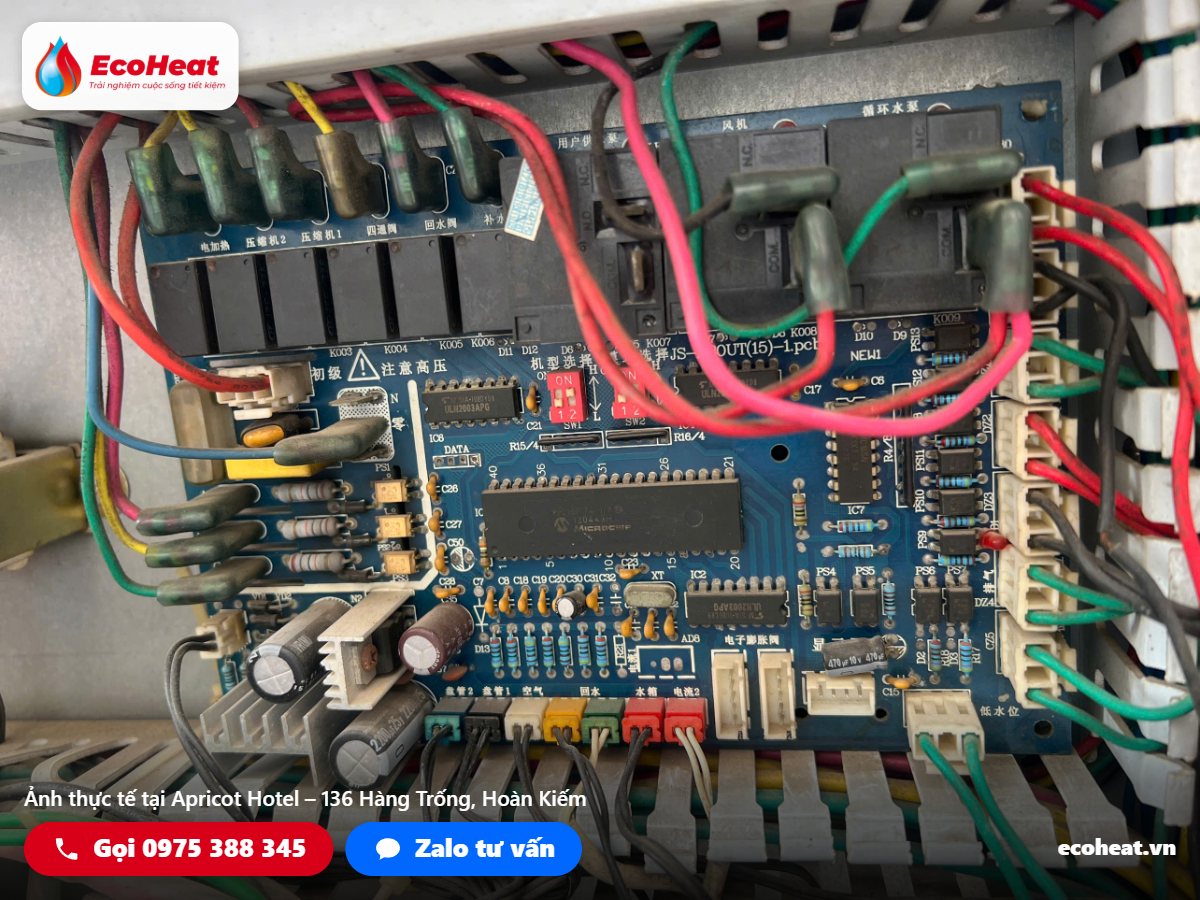

Bo mạch cũ JS-RBOUT(15)-1: cấu tạo và chức năng
Đọc các nhãn in trên bo, có thể thấy đây là bo điều khiển dùng vi điều khiển Microchip, các IC đệm ULN2003 để kích rơ-le và công tắc DIP chọn kiểu máy. Bo quản lý các đầu ra và đầu vào sau:
Đầu ra (rơ-le)
Máy nén 1, máy nén 2, điện trở phụ, van 4 ngả, van nước hồi, van cấp nước bổ sung, bơm cấp nước sử dụng, quạt, bơm tuần hoàn.
Đầu vào (cảm biến)
Nhiệt độ dàn 1 và dàn 2, nhiệt độ môi trường, nhiệt độ nước hồi, nhiệt độ bồn, cảm biến dòng, mức nước thấp và cổng van tiết lưu điện tử. Bo có thêm mạch kiểm tra pha A, B, C.
Sửa bo mạch cũ hay thay bo mạch mới?
Đây là câu hỏi chủ khách sạn nào cũng đặt ra. EcoHeat luôn trình bày rõ hai phương án để khách hàng quyết định:
| Tiêu chí | Sửa bo mạch cũ | Thay bo mạch mới đồng bộ |
|---|---|---|
| Chi phí ban đầu | Thấp hơn | Cao hơn |
| Thời gian | Phụ thuộc việc tìm được linh kiện, có thể phải mang bo về xưởng | Chủ động, thay tại chỗ khi đã có bo và phụ kiện |
| Rủi ro tái lỗi | Cao nếu nhiều linh kiện cùng lão hóa | Thấp, toàn bộ bo, cảm biến và biến áp đều mới |
| Chức năng bảo vệ | Giữ như cũ | Có thể bổ sung theo bo mới: bảo vệ nhiệt độ khí đẩy, dòng điện từng máy nén, thứ tự pha |
| Phù hợp khi | Bo còn mới, hỏng một linh kiện rõ ràng | Bo đời cũ, nhiều điểm xuống cấp, khó tìm bo cùng mã |
Với hệ thống tại Apricot Hotel, phương án thay bo mạch mới đồng bộ được lựa chọn để đảm bảo nước nóng ổn định lâu dài cho khách lưu trú, tránh phải xử lý lại nhiều lần.

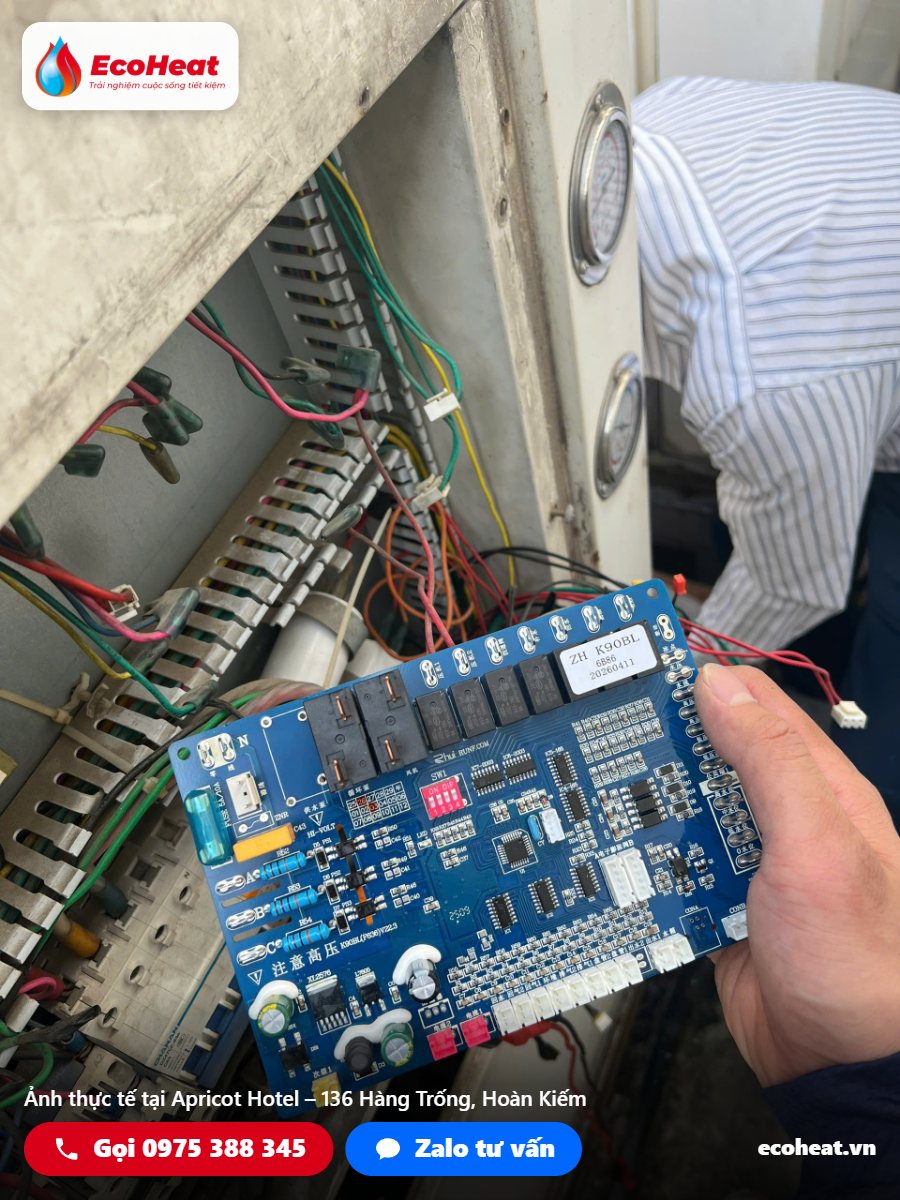

Bo mạch mới ZH K90BL: những điểm nâng cấp
Bo mạch thay thế là dòng bo điều khiển đa năng cho máy Heat Pump nước nóng, mã ZH K90BL (phiên bản V22.3). Đối chiếu nhãn cổng trên hai bo, có thể thấy bo mới quản lý chi tiết hơn từng máy nén:
| Chức năng | Bo cũ JS-RBOUT(15)-1 | Bo mới ZH K90BL |
|---|---|---|
| Điều khiển máy nén | 2 máy nén | 2 máy nén |
| Nhiệt độ khí đẩy từng máy nén | Không thấy cổng riêng trên nhãn | Có cổng khí đẩy 1 và khí đẩy 2 |
| Nhiệt độ khí hồi (đường hút) | Không thấy cổng riêng trên nhãn | Có cổng khí hồi 1 và khí hồi 2 |
| Nhiệt độ nước | Nước hồi, bồn | Nước hồi, nước ra 1, nước ra 2, bồn |
| Cảm biến dòng | 1 cổng dòng điện | 2 cổng dòng điện (kèm 2 mạch RH-50) |
| Mức nước | Mức thấp | Nhiều cấp: cao, trung bình, thấp, mức 0 |
| Van tiết lưu điện tử | Có cổng | Hai cổng A và B |
| Bảo vệ nguồn | Kiểm tra pha | Kiểm tra thứ tự pha A, B, C, cầu chì 5A/10A |
Ý nghĩa thực tế: khi có cảm biến khí đẩy và dòng điện riêng cho từng máy nén, bo có thể phát hiện sớm máy nén quá nhiệt, thiếu gas hay quá tải và ngắt kịp thời. Nhờ vậy máy nén, linh kiện đắt nhất của hệ thống, được bảo vệ tốt hơn.

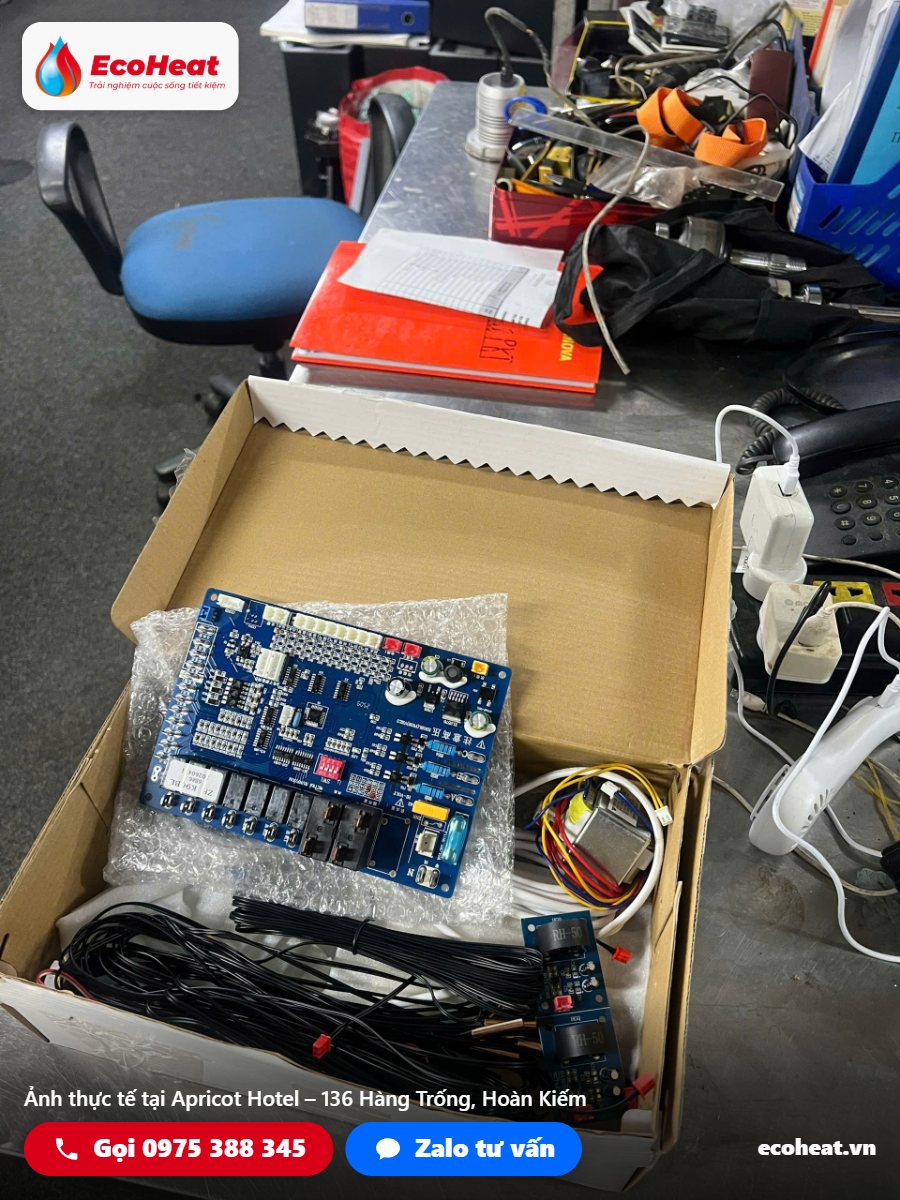

Bộ bo mạch ZH K90BL tại Apricot Hotel được EcoHeat cung cấp trọn gói cùng biến áp, đầu dò nhiệt độ, cảm biến dòng và dịch vụ lắp đặt, cài đặt thông số, chạy thử do kỹ thuật viên EcoHeat trực tiếp thực hiện.
Quy trình thay bo mạch điều khiển Heat Pump Jiko: 8 bước
Chụp ảnh và đánh dấu dây
Chụp toàn bộ tủ điện, ghi chú và đánh số từng dây theo chức năng: máy nén 1, máy nén 2, quạt, bơm tuần hoàn, bơm cấp, van, điện trở phụ, nguồn và các cảm biến. Đây là bước quyết định để đấu sang bo mới không nhầm.
Cô lập nguồn điện
Ngắt aptomat tổng của cụm máy, kiểm tra lại bằng bút thử và đồng hồ trước khi thao tác. Báo bộ phận kỹ thuật khách sạn để chủ động nguồn nước nóng từ các cụm khác.

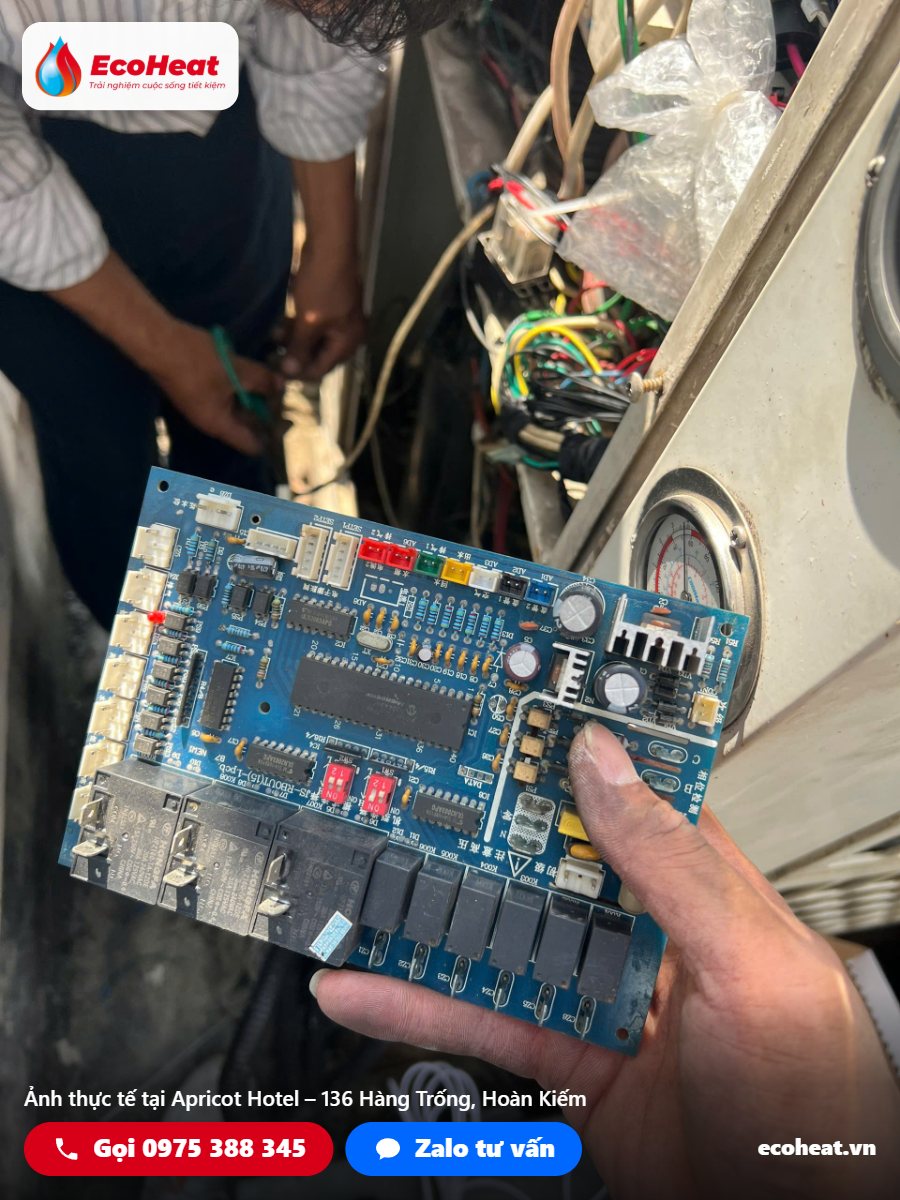

Tháo bo mạch cũ
Tháo đầu cốt, giắc cảm biến và bo cũ khỏi tủ, vệ sinh khu vực lắp đặt, kiểm tra độ kín của tủ để hạn chế bụi và nước lọt vào.

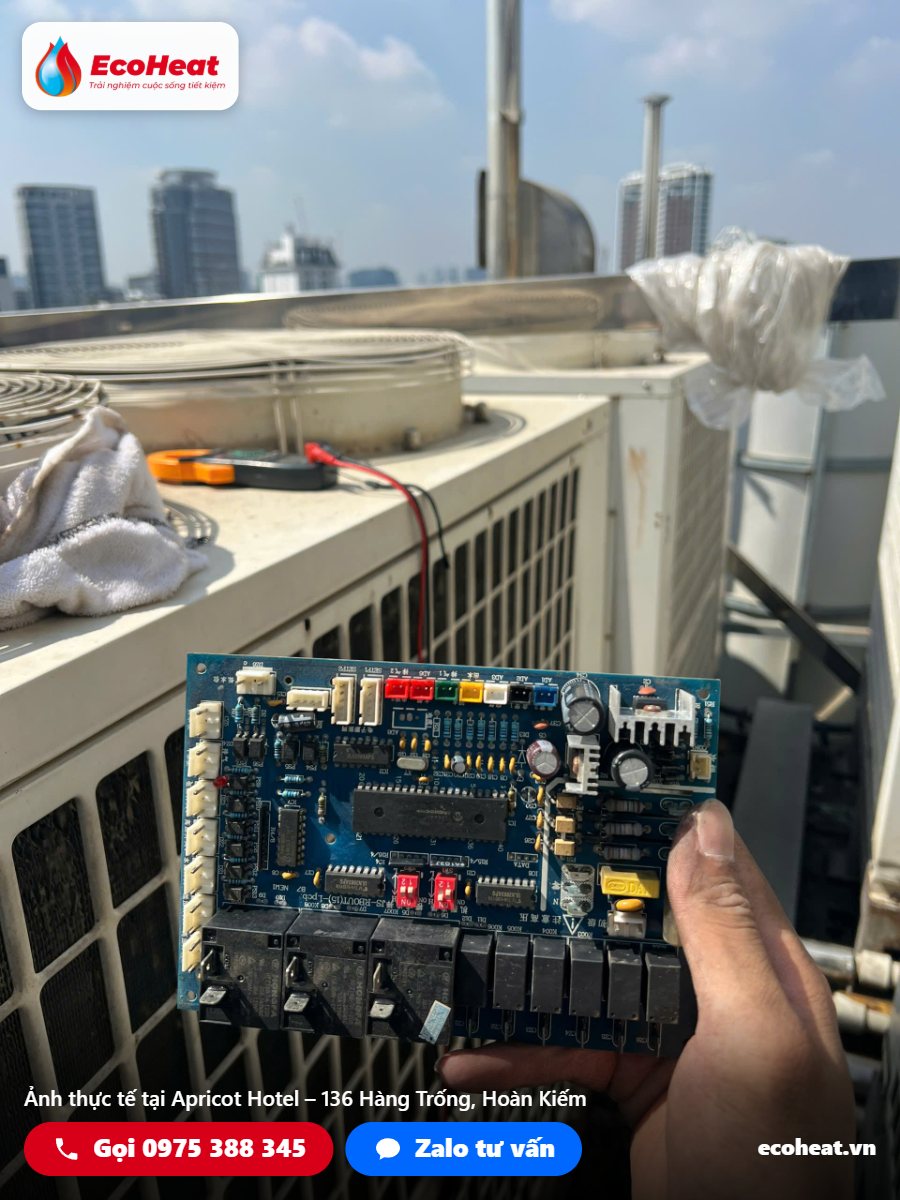

Bo mạch cũ được tháo ra ngay trên mái khách sạn. Lắp bo mới, biến áp và cảm biến dòng
Cố định bo ZH K90BL vào tủ, lắp biến áp nguồn đi kèm và luồn dây tải của từng máy nén qua mạch cảm biến dòng RH-50.
Thay đồng bộ đầu dò nhiệt độ
Lắp đầu dò mới cho các vị trí nước hồi, nước ra, bồn, dàn, môi trường, khí hồi và khí đẩy. Đầu dò được ép sát ống, bọc bảo ôn và cố định để đo đúng nhiệt độ.
Đấu nối đầu ra theo sơ đồ
Đấu dây cuộn hút khởi động từ của máy nén, quạt, bơm tuần hoàn, bơm cấp và các van vào đúng cổng rơ-le trên bo mới theo bảng đánh dấu ở bước 1.

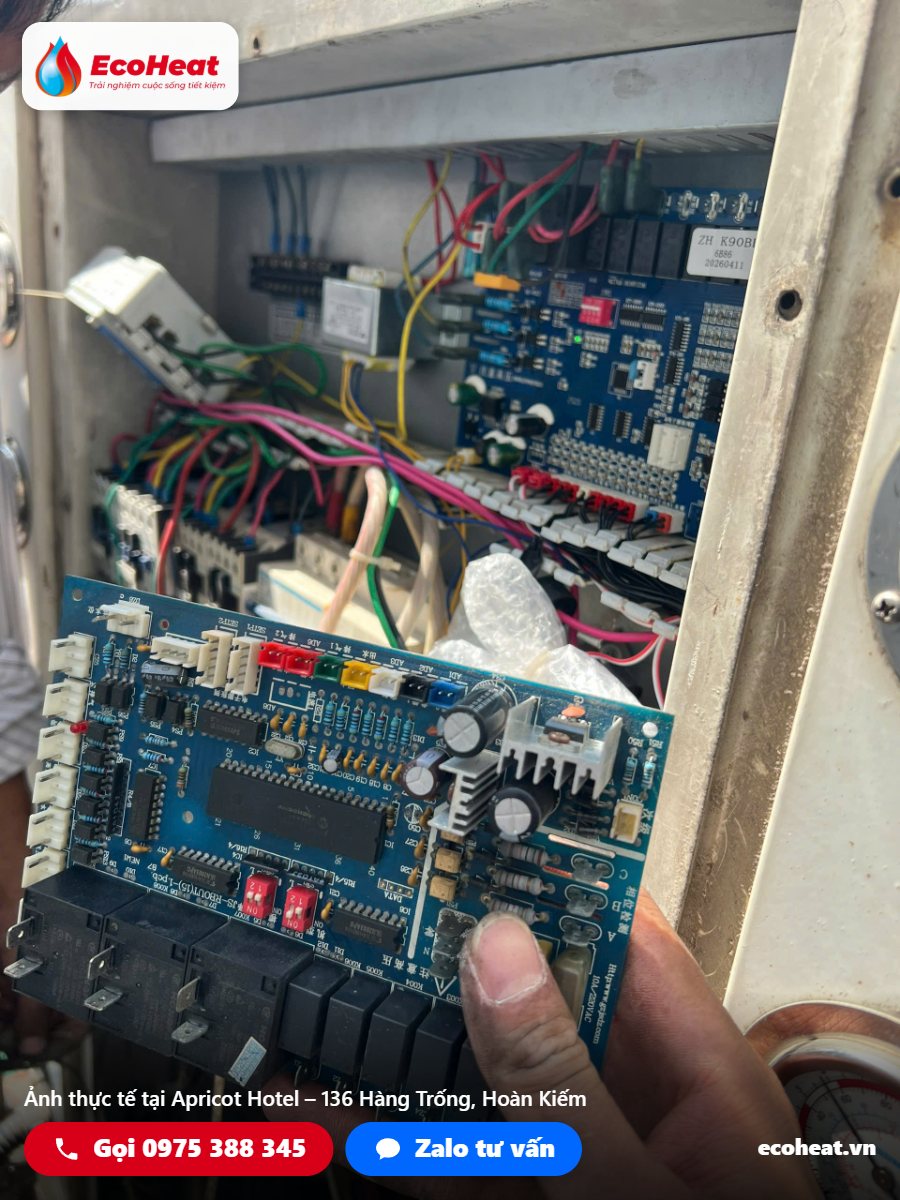

Bo mạch mới đã vào vị trí trong tủ điện (phía sau). Bo cũ được giữ lại để đối chiếu đấu nối. Cài đặt thông số
Cài kiểu máy, nhiệt độ nước, chế độ xả băng, các ngưỡng bảo vệ và chế độ bơm phù hợp với hệ thống của khách sạn.
Chạy thử và bàn giao
Cấp điện, kiểm tra thứ tự pha, chạy lần lượt từng máy nén. Kỹ thuật đo dòng từng máy nén, theo dõi áp suất gas, nhiệt độ nước vào và ra, kiểm tra mức nước và bơm. Khi máy vận hành ổn định, bàn giao kèm hướng dẫn đọc màn hình và lưu ý vận hành cho kỹ thuật khách sạn.
Lưu ý an toàn: bo mạch Heat Pump có khu vực điện áp cao 220–380V. Không tự tháo lắp bo khi chưa ngắt nguồn và chưa đánh dấu dây. Đấu nhầm cổng máy nén, van 4 ngả hoặc bơm có thể làm hỏng bo mới ngay khi cấp điện.
Dấu hiệu bo mạch điều khiển Heat Pump bị hỏng
- Màn hình không sáng, sáng mờ, chập chờn hoặc mất kết nối với bo.
- Máy báo lỗi cảm biến dù đầu dò đo kiểm vẫn bình thường.
- Máy nén, quạt hoặc bơm không chạy dù màn hình báo đang chạy.
- Rơ-le kêu tạch liên tục, máy tự bật tắt bất thường.
- Bo có vết cháy, tụ phồng, mối hàn nứt, đầu cốt bị oxy hóa hoặc có dấu vết côn trùng.
- Máy không xả băng, hoặc xả băng liên tục, khiến nước nóng lên rất chậm.
Các dấu hiệu này có thể trùng với lỗi nguồn điện, cảm biến hoặc gas, nên cần đo kiểm trước khi kết luận. Xem thêm bài mạch điện điều khiển và bo mạch máy Heat Pump Jiko và trường hợp bảo dưỡng Heat Pump Jiko báo lỗi E06.
Chi phí và thời gian thay bo mạch Heat Pump
Chi phí thay bo mạch không cố định. EcoHeat báo giá sau khảo sát, dựa trên các yếu tố:
| Yếu tố | Ảnh hưởng |
|---|---|
| Loại bo | Bo cùng mã của hãng hay bo đa năng thay thế; số máy nén, số cổng cảm biến |
| Phụ kiện đi kèm | Biến áp, bộ đầu dò nhiệt độ, cảm biến dòng, màn hình điều khiển |
| Hiện trạng tủ điện | Có cần thay khởi động từ, rơ-le nhiệt, dây điện hay không |
| Vị trí thi công | Máy trên mái, sân thượng hay tầng hầm; số cụm máy cần làm |
Với hệ thống nhiều cụm máy như ở khách sạn, có thể thay lần lượt từng cụm, giữ các cụm còn lại hoạt động để không gián đoạn nước nóng cho khách.
Cách bảo vệ bo mạch Heat Pump bền lâu
Chống nước và côn trùng
Bịt kín lỗ luồn dây, kiểm tra gioăng cửa tủ, đặt gói hút ẩm trong mùa nồm.
Bảo vệ pha, chống sét
Lắp bảo vệ mất pha, lệch pha, đảo pha và thiết bị chống sét lan truyền cho hệ thống trên mái.
Vệ sinh 3–6 tháng/lần
Thổi bụi bo, siết đầu cốt, kiểm tra tụ và rơ-le, đo lại đầu dò nhiệt độ.
EcoHeat: sửa chữa, thay bo mạch Heat Pump tại Hoàn Kiếm và Hà Nội
EcoHeat thực hiện sửa chữa, bảo trì máy nước nóng Heat Pump cho khách sạn, tòa nhà tại Hoàn Kiếm, Ba Đình, Đống Đa, Hai Bà Trưng, Cầu Giấy và các quận khác của Hà Nội. Đội kỹ thuật thường xuyên làm việc với máy Jiko, Midea, Deron, Astrong, Daikin, Mitsubishi cùng nhiều dòng bo điều khiển đa năng. Cũng tại Hoàn Kiếm, EcoHeat đã sửa chữa và thay board mạch máy Heatpump New Energy tại phố Bảo Khánh. Tham khảo thêm tủ điện điều khiển hệ thống Heat Pump và bơm hồi và dịch vụ sửa chữa máy bơm nhiệt Heat Pump.
- Thiết bị, linh kiện do EcoHeat cung cấp đều bao gồm trọn gói dịch vụ lắp đặt, chạy thử, bảo hành do chính đội ngũ kỹ sư EcoHeat thực hiện.
- Khảo sát, báo giá miễn phí. Khách hàng đồng ý phương án mới thi công.
- Tư vấn từ xa miễn phí qua Zalo: gửi ảnh mã lỗi, ảnh bo mạch và tem máy.
- Hỗ trợ kỹ thuật 24/7, cả ngày lễ và Chủ nhật.
Máy Heat Pump của khách sạn đang chập chờn, không nhận lệnh hoặc báo lỗi bo mạch?
Chụp ảnh bo mạch, màn hình báo lỗi và tem máy gửi qua Zalo. Kỹ thuật EcoHeat sẽ tư vấn hướng xử lý miễn phí, khảo sát và báo giá miễn phí.
Câu hỏi thường gặp về thay bo mạch Heat Pump
Bo mạch Heat Pump Jiko hỏng có sửa được không?
Có thể sửa nếu bo còn tương đối mới và chỉ hỏng một vài linh kiện rõ ràng như rơ-le, tụ, IC nguồn. Với bo đời cũ, nhiều điểm xuống cấp hoặc khó tìm bo cùng mã, thay bo mới đồng bộ kèm cảm biến thường bền và kinh tế hơn về lâu dài.
Thay bo mạch đa năng có làm máy chạy kém hơn bo gốc không?
Không, nếu chọn đúng bo theo số máy nén, số cảm biến và cài đặt đúng thông số. Bo đa năng thế hệ mới thường có thêm chức năng bảo vệ như nhiệt độ khí đẩy, dòng điện từng máy nén và thứ tự pha.
Khi thay bo có cần thay đầu dò nhiệt độ không?
Nên thay đồng bộ. Đầu dò cũ có thể đã sai lệch điện trở, và mỗi dòng bo dùng loại đầu dò riêng. Dùng đầu dò đi kèm bo mới giúp bo đọc đúng nhiệt độ và tránh báo lỗi cảm biến.
Thay bo mạch Heat Pump mất bao lâu?
Thời gian phụ thuộc số cụm máy, hiện trạng tủ điện và việc có sẵn bo, phụ kiện hay không. Phần lớn thời gian dành cho đánh dấu dây, đấu nối và chạy thử. EcoHeat sẽ báo tiến độ cụ thể sau khảo sát.
Làm sao biết máy hỏng bo mạch hay hỏng cảm biến?
Cần đo điện trở đầu dò, kiểm tra nguồn nuôi bo, kiểm tra tín hiệu đầu ra rơ-le và dòng điện tải. Nhiều trường hợp chỉ hỏng đầu dò hoặc lỏng giắc cắm, không cần thay bo. Vì vậy hãy để kỹ thuật đo kiểm trước khi quyết định.
EcoHeat có nhận thay bo mạch Heat Pump ở khu vực Hoàn Kiếm không?
Có. EcoHeat nhận khảo sát, sửa chữa và thay bo mạch Heat Pump tại Hoàn Kiếm và toàn bộ Hà Nội. Gọi hoặc nhắn Zalo 0975 388 345 để được tư vấn miễn phí.
